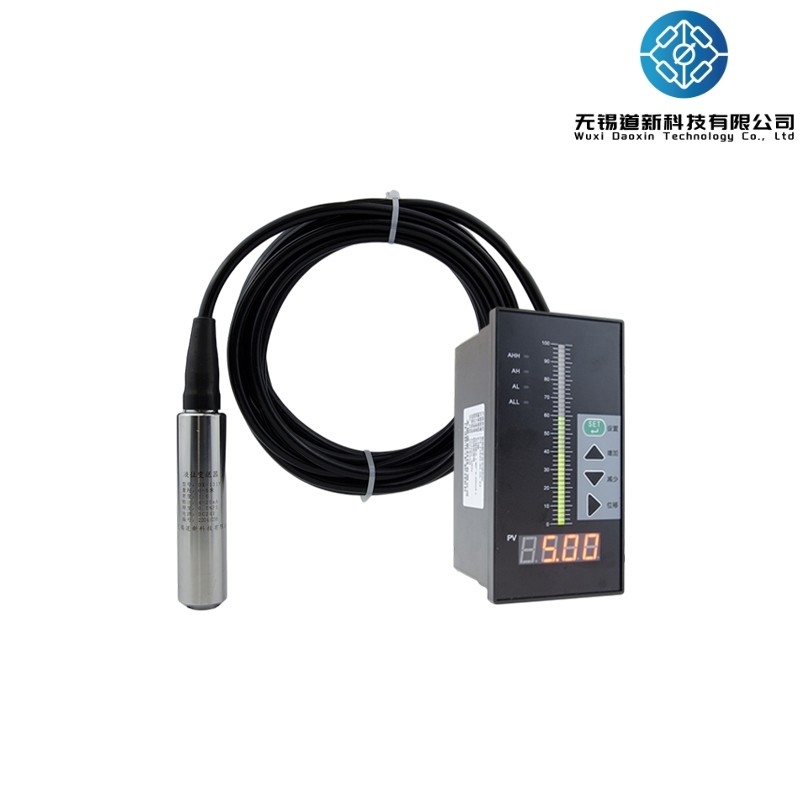

Усовершенствованный передатчик уровня жидкости для водоснабжения и водоотведения

Обзор

Погружаемый гидростатический измеритель уровня (передатчик) - это прибор, который работает по принципу, что статическое давление измеряемой жидкости прямо пропорционально ее высоте.Он использует пьезорезистивный эффект диффузионного кремния или керамических чувствительных элементов для преобразования статического давления в электрический сигналПосле компенсации температуры и линейной коррекции цифровым вычислительным устройством он преобразуется в стандартный выходный сигнал постоянного тока 4-20mA.Этот инструмент широко используется в системах и отраслях промышленности, таких как нефтехимическая, металлургия, производство электроэнергии, фармацевтика, водоснабжение и водоотведение, охрана окружающей среды.

Основные технические параметры

Рабочий принцип

При погружении передатчика уровня на определенную глубину в измеряемую жидкость давление на открытой поверхности датчика определяется по формуле:
P=p·g·H+Po
Где:
P: давление на открытой поверхности передатчика
p: Плотность измеряемой жидкости
g: Местное гравитационное ускорение
Po: атмосферное давление над поверхностью жидкости
H: Глубина передатчика, погруженного в жидкость
Давление жидкости направляется в камеру с положительным давлением датчика через трубу из нержавеющей стали.в то время как атмосферное давление Po подключено к камере отрицательного давления датчикаТаким образом, давление, измеряемое датчиком, составляет p·g·H. Очевидно, что путем измерения давления P можно определить глубину уровня жидкости.

Особенности

Высокая точность и высокая стабильность
Легко устанавливать и использовать, погружаемый передатчик уровня может быть непосредственно погружен в среду для измерения
Состояние твердого тела, отсутствие движущихся частей, высокая надежность и длительный срок службы
Способность к высокоточным измерениям от воды, масла до вязких пастообразных веществ
Не затронуты пенообразованием, осаждением или электрическими свойствами измеряемой среды
Широкий диапазон компенсации температуры
Подводный уровневой передатчик включает защиту обратной полярности для источника питания и защиту от перегрузки.
