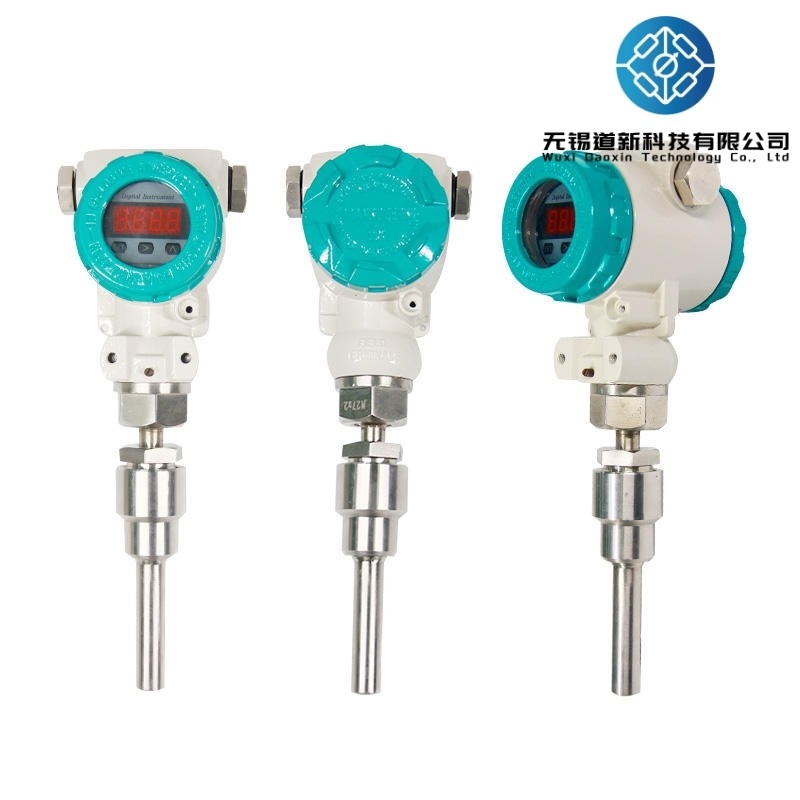

-200C до 1300C Сенсор температуры 4 20ma Выход RS485 RTD передатчик

Интегрированный передатчик высокопроизводительного измерения температуры для различных отраслей

Обзор

Интегрированный передатчик температуры является широко используемым измерительным прибором в современной промышленности, способным измерять и отслеживать изменения средней температуры в режиме реального времени.Интегрированная конструкция передатчика температуры повышает точность измерений и надежность системы для удовлетворения потребностей различных отраслей промышленностиЭтот продукт состоит из трех компонентов: датчика температуры, передатчика и дисплея.использует различные принципы, такие как термопары и термометры сопротивленияПередатчик преобразует электрический сигнал от датчика в стандартный сигнал тока или напряжения и передает его на дисплей или устройство управления через кабели.Дисплей показывает измеренную температуру в реальном времени и позволяет дополнительно обрабатывать и контролировать данные.

Основные технические характеристики

Рабочий принцип

Термопары или термометр сопротивления преобразуют измеренную температуру в электрический сигнал, который затем отправляется в передатчик.Передатчик содержит схемы для нулевой регулировки и компенсации термопарыПосле нулевой настройки сигнал вводится в операционный усилитель для усиления сигнала.Усиленный сигнал обрабатывается преобразователем V/I и выходит в виде 4-20mA постоянного тока (линейная схема передатчика использует два метода обратной связиДля датчиков термометра сопротивления для коррекции используется положительная обратная связь, а для датчиков термопары для коррекции используется многосегментный метод приближения полилинии).Другой путь обрабатывает сигнал через преобразователь A / D, прежде чем отображать его на счетчике.

Особенности

Запечатанные силиконовым каучуком или эпоксидной смолой, что делает их устойчивыми к ударам, влагостойкими и подходящими для суровых условий;
Установлен на месте в соединительной коробке термопаров или термометров сопротивления, напрямую выпускающих сигналы 4-20mA и 0-10V.Это не только экономит на стоимости дорогих компенсационных проводов, но и повышает способность к противодействию помехам во время дальнего передачи сигнала;
Передатчики термопары оснащены автоматической компенсацией температуры холодного конца;
Высокая точность, низкое энергопотребление, широкий диапазон температур работы, стабильная и надежная работа.
