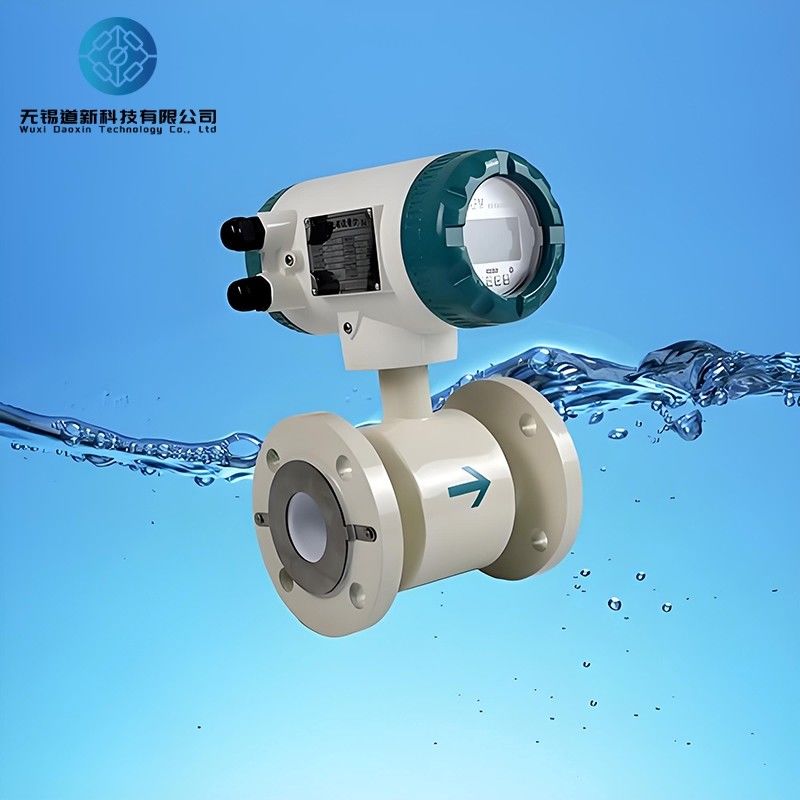

Точный объемный индукционный потокомер DN3 до DN3000 мм электромагнитный датчик потока

Серия электромагнитных индукционных потокометров для точных объемных измерений

Обзор

Электромагнитный потокомер - индукционный прибор для измерения объемного потока проводящих сред.Он обеспечивает наблюдение и отображение на месте при выводе стандартных сигналов тока для записиЭто позволяет автоматизировать мониторинг и управление, а также позволяет передавать сигнал на большие расстояния.,химикаты, уголь, охрана окружающей среды, легкая промышленность, металлургия, бумажное производство и т.д., для измерения потока проводящих жидкостей.

Основные технические характеристики

Рабочий принцип

Основываясь на законе электромагнитной индукции Фарадея, пара детекционных электродов устанавливается на стенках измерительной трубки.перпендикулярно как оси трубы, так и магнитным силовым линиямПоскольку проводящая жидкость движется вдоль оси измерительной трубки, она пересекает магнитные линии, генерируя индуцированную электромотивную силу (ЭМП).Это электромагнитное поле обнаруживается электродами и прямо пропорционально скорости потока, полученная по формуле:
E = KBVD
где:
E
K Коэффициент, связанный с распределением магнитного поля и длиной оси;
B Магнитная индукционная прочность;
V средняя скорость проводящей жидкости;
D ∆ Расстояние между электродами (диаметр измерительной трубы).
Датчик посылает индуцированные ЭМП в виде потокового сигнала в преобразователь, где он усиливается и обрабатывается с помощью цифровой фильтрации и других процессов.Мгновенные и совокупные скорости потока отображаются на подсветке точечной матрицы LCDПреобразователь имеет выход 4-20mA и интерфейсы связи RS485, поддерживающие протоколы HART и MODBUS.

Особенности

Простая структура датчика без движущихся частей внутри измерительной трубки, позволяющая беспрепятственному потоку жидкости.
Способен измерять поток в грязных, коррозионных или суспензируемых твердо-жидких двуфазных средах.
Точность измерения не зависит от температуры среды, вязкости, плотности и проводимости (в определенных пределах).
Выход пропорционален только средней скорости среды, независимо от профиля потока (ламинального или турбулентного).
Быстрая реакция без механической инерции, способная измерять мгновенный пульсирующий поток, а также поток в обоих направлениях.
Широкий выбор размеров промышленных потокометров.
