SS304 Манифольд для передатчика давления 3 Манифольд клапана для передатчика давления

SS304 Предоставляющий давление многоуровневый высокое давление 3 пути

3 портовые газовые клапаны для дифференциального передатчика давления

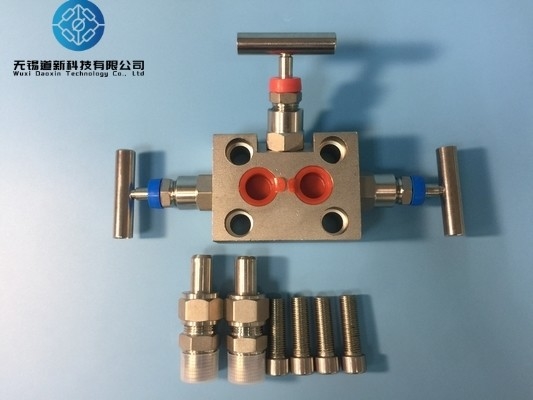

Наименование изделия: Интегрированный трехклапанный коллектор

Модель изделия: SF-SB ((304SS-3-MA6-NF2)

Нить изделий: 1/2NPT ((F)

Спецификация продукта: DN6

Применимая температура: 200°C (высокая температура может быть настроена)

Номинальное давление: 32,00 МПа (давление может быть настроено)

Материал: 20# 304SS 321 316SS 316L 2205 Монель 400

Спецификация продукта:

1Состав: интегрированная группа из трех клапанов состоит из клапанного корпуса, двух стоп-клапанов и балансового клапана.

2Процедура работы: Процедура работы при вводе в действие интегрированной группы трех клапанов и дифференциального передатчика давления:Открыть два клапана отвода на дифференциальном передатчике давления, затем открыть балансовый клапан, а затем медленно открыть два клапана остановки, Удалить воздух или грязь в трубе давления, закрыть два клапана отвода, а затем закрыть балансовый клапан,передатчик может быть запущен в эксплуатацию. Процедура работы онлайн-калибровки нулевой точки передатчика дифференциального давления: сначала открыть балансовый клапан и закрыть два клапана отключения,затем можно провести калибровку нулевой точки передатчика.

Вход (2×): M20×1.5/Ф14 (проводник сварки, подключенный напрямую) (расстояние до центра 35 мм).

Вывод (2×): расстояние до центра фланца метода (подключенного к передатчику) составляет 54 мм.

Расстояние между 4 отверстиями составляет 54 мм. ×41,3 мм.

Нить для болтов: UNF7/16-20, M10 ×1.5, M12 ×1.75

Номинальное давление: 16MPa-40MPa, 3532PSi-6000PSi

Применимая температура: -65°F ((-54°C) 450°F ((232°C) 1200°F ((648°C)

Интегрированная группа трех клапанов может быть подключена к: 3051, 3095, 1151, EJA, FX-2, FCX-A/C и передатчикам серии Honeywell ST3000

Особенности ss316 клапан водоотвода

1Ручка: нержавеющая сталь прямая ручка.

2- Кап, ты понимаешь, что ты должен упаковать вещи снаружи.

3. болт в пластине помочь закрепить игольный клапан на нем, нет необходимости отключать упаковку
4. Конструкция крышки клапана целого набора предотвращает отключение элемента

Применение 3-го клапана газового клапана

3 направленный клапан коллектор может заменить традиционный три клапана, и поддерживать использование отечественного и международного дифференциального передатчика давления, широко используется в электроэнергии, химических,металлургия, текстильные автоматические системы управления и научно-исследовательские отделы
