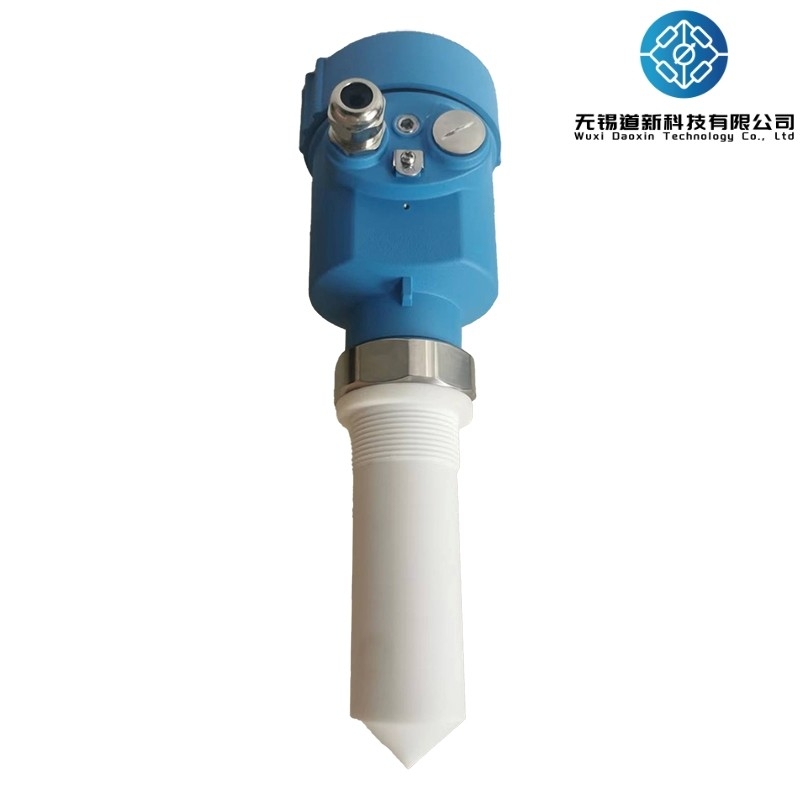

80G Радарная серия инструментов для измерения уровня жидкости для очистки воды

Обзор

80G Ультравысокочастотный радиолокационный измеритель уровня работает в диапазоне 76-81 ГГц с использованием радиолокационной технологии FMCW (Frequency Modulated Continuous Wave), поддерживающей как четырехпроводные, так и двухпроводные приложения.Он доступен в различных спецификациях., с максимальной дальностью до 120 метров и минимальным слепым пятном всего 5 см. Благодаря более высокой частоте работы и более короткой длине волны, он особенно подходит для твердых приложений.Устройство работает путем передачи и приема электромагнитных волн через линзу, предлагает преимущества в условиях высокой пыли и экстремальных температур (до +200°C).и добавки в различных отраслях промышленностиПрибор легко устанавливается с помощью фланцевых или натяжных соединений.

Основные технические характеристики

Рабочий принцип

Радарный уровниметр 80G использует технологию частотно-модулируемой непрерывной волны (FMCW).с линейным увеличением частоты радиолокационного сигналаПереданный радиолокационный сигнал, после отражения в среде, принимается той же антенной.разница частот между передаваемыми и принимаемыми сигналами прямо пропорциональна измеренному расстояниюСигнал частотной разницы обрабатывается с помощью быстрой трансформации Фурье (FFT) для получения спектра отраженного эхо, который затем используется для расчета расстояния до объекта-мишени.

Особенности

Высокая точность измерений до ±1 мм, с минимальной слепой зоной 0,05 м
Меньший размер антенны, подходящий для более широкого диапазона условий эксплуатации
Различные антенны объектива обеспечивают меньший угол излучения и более концентрированную энергию,в результате более сильных сигналов эхо и более высокой надежности в аналогичных условиях по сравнению с другими радиолокационными продуктами
Улучшенные возможности проникновения позволяют нормально работать даже при наличии адгезии и конденсации
Больший диапазон динамического сигнала, обеспечивающий более стабильные измерения для среды с низкими диэлектрическими константами
