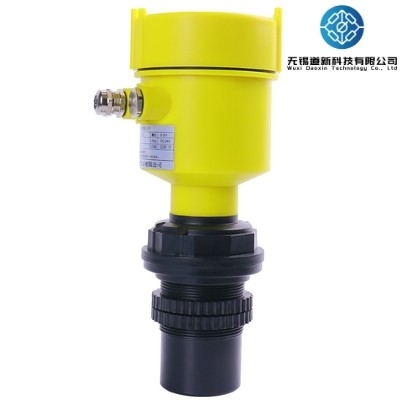

Ультразвуковой измеритель уровня ABS 4-20mA RS485 Ультразвуковой измеритель уровня

Ультразвуковой измеритель уровня ABS

Ультразвуковой измеритель уровня
Ультразвуковой датчик уровня - это цифровой датчик уровня, управляемый микропроцессором.Звуковая волна отражается поверхностью жидкости и затем принимается тем же датчикомОн превращается в электрический сигнал пьезоэлектрическим кристаллом.Время между передачей и приемом звуковой волны используется для расчета датчика для измерения расстояния до поверхности жидкостиИз-за бесконтактного измерения измеряемая среда практически неограничена и может широко использоваться для измерения высоты различных жидких и твердых материалов.

Введение продукта
Ультразвуковой датчик - это инструмент мониторинга для измерения высоты жидкости, высоты резервуара и расположения материала.Двухпроводная система: источник питания и выходный сигнал разделены; трехпроводная система: схема питания и схема выхода сигнала независимы.отрицательный терминал питания и отрицательный терминал выхода сигнала имеют общий провод; система с четырьмя проводами: при использовании источника питания переменного тока 220 В или при использовании источника питания постоянного тока 24 В, при этом схема питания и выходной схема сигнала должны быть полностью изолированы,следует использовать одно ядро. 4-ядерный кабель. постоянный или переменный источник питания, с 4 ~ 20mADC, высокий и низкий выход переключателя.
Ультразвуковой антикоррозийный линиметр
Ультразвуковой антикоррозийный линиметр
Диапазон: 0-60 метров, доступны различные формы, подходящие для различных коррозионных и химических случаев, высокая точность, удаленный выход сигнала, мониторинг системы PLC.
Ультразвуковой датчик состоит из трех частей: ультразвукового преобразователя (пробы), приводной схемы (модуль) и электронного модуля жидкокристаллического дисплея.

Проанализировано интеллектуальное акустическое эхо

Интеллектуальная акустическая технология может быть использована для анализа интеллектуального эхо, без каких-либо отладки и других специальных шагов, эта технология имеет функцию динамического мышления, динамического анализа.Сделайте точность прибора, значительно улучшить уровень точности достиг 0,5%, может быть все виды интерференции волны.

Подробная информация

Прозрачная защитная оболочка высокого качества

Ясные, интуитивно понятные данные наблюдения, водонепроницаемая и пылестойкая конструкция, эффективно защищают внутреннюю проводку

Защитный электрический интерфейс.

Используйте инженерный пластиковый материал ABS, устойчивый к ударам, устойчивый к старению, устойчивый к высокой температуре и низкой температуре, длительный срок службы.

Высококачественное уплотнительное кольцо

Установленные внутри имеют защиту от ударов катушки, стабильность общей способности уплотнения

Высококачественная конструкция зондов

Используя закрытый зонд, физическая уплотнение хорошо, защитить внутреннюю схему

Размер продукта

Спецификация

Принцип работы
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backОтражаемое эхо принимается преобразователем и преобразуется в электрический сигнал.Она пропорциональна расстоянию от звуковой волны до поверхности объектаОтношение между расстоянием передачи звуковой волны S и скоростью звука C и временем передачи звука T может быть выражено по формуле: S=C×T/2.
Поскольку передаваемый ультразвуковой импульс имеет определенную ширину, отраженная волна и передаваемая волна в небольшой области близко к преобразователю перекрываются,которые не могут быть определены и значение расстояния не может быть измереноЭта область называется мерной мертвой зоной. Размер слепой зоны связан с моделью ультразвукового уровня.
Когда ультразвуковые волны встречают среду с большой разницей в плотности от воздуха, они будут отражаться,и отраженные волны будут приниматься частью зондаРасстояние от зонда до поверхности жидкости (объекта) пропорционально времени прохождения ультразвуковых волн:
Расстояние [m] = время × скорость звука/2 [m]
Формула компенсации температуры скорости звука: скорость окружающего звука = 331,5 + 0,6 × температура

Условия на участке
В любой из следующих ситуаций обратите внимание:
Жидкость/твердое вещество с пеной
Есть сильное напряжение, сильный ток, сильные электромагнитные помехи вокруг, старайтесь избегать высокого напряжения, высокий ток и сильные электромагнитные помехи
Сильный ветер и прямое солнце
Сильные вибрации
Места с высокой летучей жидкостью и большим количеством водяного пара
Легко кристаллизующаяся жидкость
При встрече с вышеупомянутой полевой средой, вы должны выбрать, чтобы использовать его осторожно, точность измеренного значения будет уменьшена, и данные могут быть нестабильными.не рекомендуется использовать ультразвуковой датчик для измерения.

Область применения
Очистка воды и сточных вод: насосная комната, скважина сбора, резервуар биохимической реакции, резервуар осаждения и т.д.
Электроэнергия, шахты: базы с минометом, базы с угольной наводой, очистка воды и т.д.
